穿線管全稱“建筑用絕緣電工套管”。通俗地講是一種白色的硬質PVC線管,防腐蝕、防漏電、穿電線用的管子。分為塑料穿線管;不銹鋼穿線管;碳鋼穿線管。

用于室內正常環境和在高溫、多塵、有震動及有火災危險的場所。也可在潮濕的場所使用。不得在特別潮濕,有酸、堿、鹽腐蝕和有爆炸危險的場所使用。
產品簡介

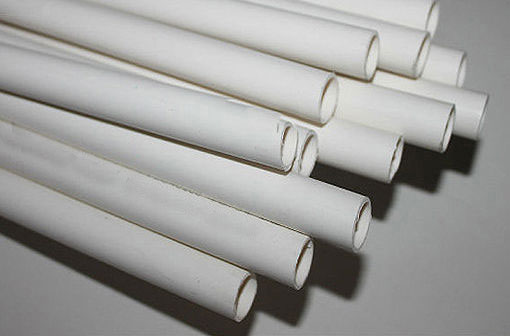

塑料穿線管
執行標準:JG 3050-1998。通俗地講是一種白色的硬質PVC膠管,防腐蝕、防漏電、穿電線用的管子。質優價廉,美觀便捷。
使用范圍
用于室內正常環境和在高溫、多塵、有震動及有火災危險的場所。也可在潮濕的場所使用。不得在特別潮濕,有酸、堿、鹽腐蝕和有爆炸危險的場所使用。 使用環境溫度為-15℃~+40℃。穿線管優良的機械性能。 優良的抗腐蝕性能, 穿線管耐壓強度高、工作壓力超過2.5Mpa。 穿線管表面光滑、流體阻力小,不結垢、不宜滋生微生物。 熱膨脹系數小,不收縮變形。 傳統的安裝連接方式。 穿線管環氧涂塑層更有效的解決了輸水、埋地和酸、堿、鹽對金屬管道的腐蝕,使用年限可達50年以上。
安裝注意事項
電線埋墻必需穿線管,一般可選的PVC穿線管/PE穿線管:價格實惠,可彎曲,絕緣性能好。其實一般家庭選擇PVC穿線管/PE穿線管就非常不錯了,只是要選擇結實的,簡單方法就是用腳踩一下,不會被踩癟的就是好的。最后提醒一下:無論使用哪種穿線管,電線在管內都不能有接頭。
電路改造應避免死線:再好的電路質量,也難保以后會出現故障,需要更換線路,這個時候,埋墻的電線能夠方便的拽出更換就顯得非常重要,所以在電改施工中要避免造成日后無法拽動的“死線”:
1、當然最重要的是要使用穿線管埋線。
2、電路走線應該把握“兩端間最近距離走線”,不能無故繞線,這樣不但會造成死線,還會增大電改投入。
3、一根穿線管中不要穿太多線,穿線后都應該拽一下,看看是否可以輕松拽動。
4、線路有接頭必需在接頭處留暗盒扣面板,日后更換和維修都方便。
5、管徑小于25的PVC穿線管拐彎應用彎管器,不能加彎頭拐彎,直角死彎往往會造成死線。
技術性能
序號 | 項目 | 技術指標 |
1 | 壁厚均勻性 | (A為3個相隔1m的截面12個數據的平均值)
|
2 | 平均外徑 | 按表1 |
3 | 不圓度 | ≤0.02倍公稱直徑 |
4 | 壁厚 | 按表1 |
5 | 抗壓性能 | 荷載1min,變形≤25% 卸荷1min,變形≤10% 導管不破裂 |
6 | 沖擊性能 | 沖擊試驗后,至少9/12不破不裂 |
7 | 彎曲性能 | 試驗后,外表面不應出現肉眼可見的裂痕 |
8 | 抗折彎能力 | 試驗后,外表面不應出現肉眼可見的裂痕 |
9 | 耐熱性能 | 變形小于等于2mm |
10 | 阻燃性能 | 自熄時間≤30s,氧指數≥40,煙密度≤75 |
11 | 電氣性能 | 15min內不擊穿、R≥100MΩ |
